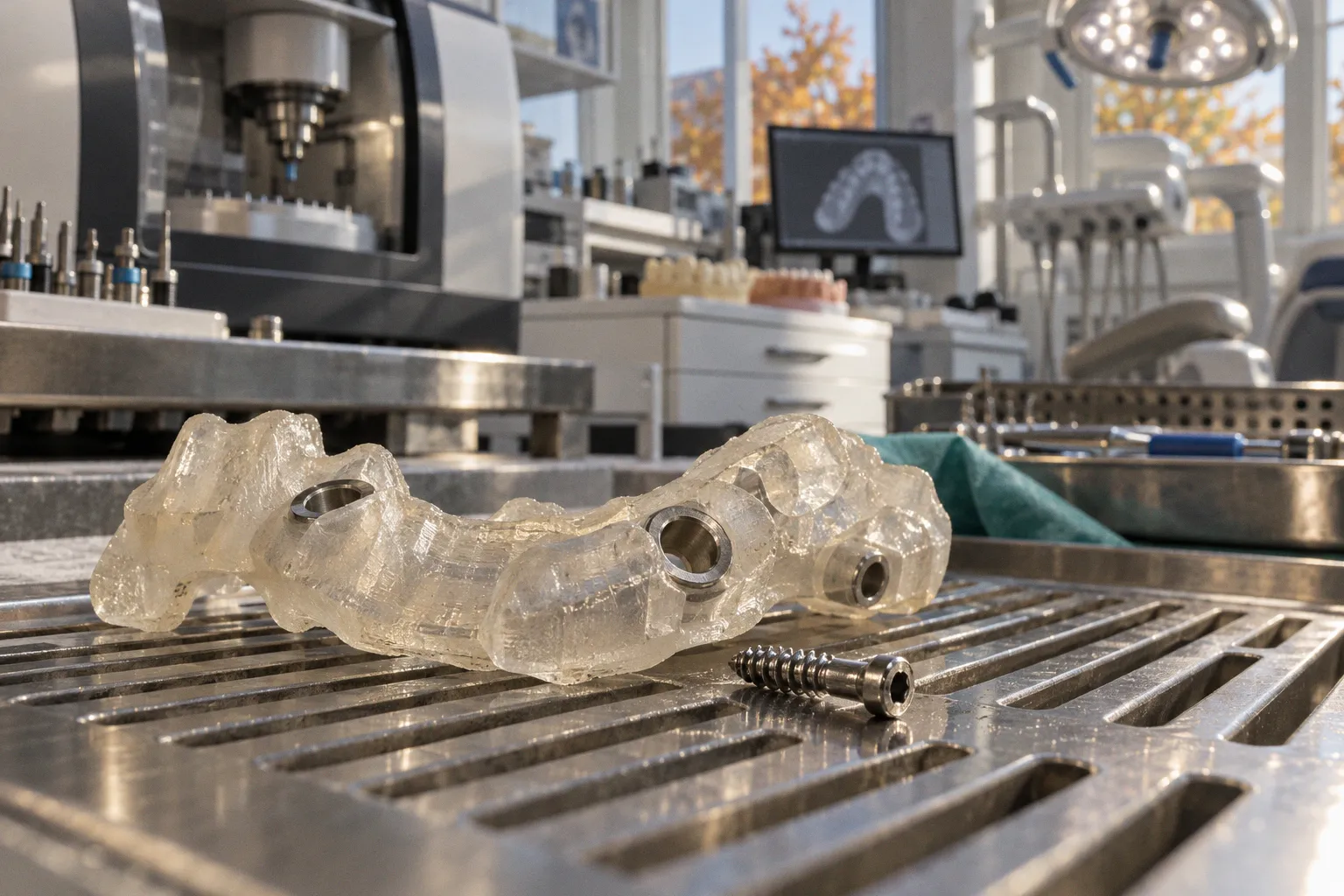

Dijital cerrahi rehberlerde uyum hataları ve çözüm yolları

Bu fark, özellikle sinir kanalı veya sinüs tabanı yakınında çalışırken, “küçük bir dijital tolerans” diye geçiştirilemez.

Rehberli cerrahide sapma tek bir noktada oluşmaz. CBCT ve ağız içi tarama verilerinin eşleştirilmesi, sanal planlama, şablonun üretilmesi, ağız içinde konumlandırılması ve cerrahi sırasında sabit tutulması aynı iş akışının halkalarıdır. Her aşamadaki hata sonraki aşamaya taşınabilir. Dijital cerrahi rehberde uyum hataları ve düzeltme yöntemleri bu yüzden yalnızca şablonun ağza oturup oturmadığıyla sınırlı ele alınamaz.

Ben dijital iş akışına, broşürdeki hassasiyet iddiasından çok, hatanın nerede biriktiğini gösteren bir sistem olarak bakıyorum. Kağıt üzerinde planın milimetrik olması etkileyici; gerçekte ise veri kalitesi, kalibrasyon ve klinik sabitleme kararı sonucu belirliyor.

Hata, verilerin çakıştırılmasıyla başlayabilir

Dijital implant planlamada çoğunlukla iki temel veri kümesi bir araya gelir: CBCT’den alınan DICOM verisi ve ağız içi tarayıcıdan gelen STL yüzey modeli. CBCT, kemik ve anatomik yapılar hakkında hacimsel bilgi sağlar. Ağız içi tarama ise dişlerin ve yumuşak dokuların yüzey geometrisini aktarır. Planlama yazılımı bu iki modeli eşleştirerek implantın ve rehberin konumunu belirlemeye yardımcı olur.

Sorun, bu verilerin kendiliğinden aynı koordinat sistemine kusursuz biçimde oturmamasıdır. Eşleştirme için kullanılan yüzeyler yetersiz veya hatalıysa, yazılımın bulduğu en iyi uyum klinik açıdan doğru uyum olmayabilir. Hareket artefaktları, görüntüdeki bozulmalar, segmentasyon hataları ya da ağız içi taramadaki eksik yüzeyler de modeli yanıltabilir. İş akışındaki bu basamakların her biri sonuca etki eder; birindeki sorun ekranda fark edilmeyip rehbere kadar taşınabilir.

Özellikle dişsiz bölgelerde veya eşleştirmeye yetecek kadar belirgin yüzeyin bulunmadığı vakalarda, yazılımın otomatik hizalamasına göz kapalı güvenmek doğru bir yaklaşım değil. Çoklu düzlemde kontrol, verilerin yalnızca tek bir görünüşte üst üste gelmesine bakmaktan daha anlamlıdır. Kesitlerde diş yüzeylerinin, kemik konturlarının ve planlanan implant ekseninin birbiriyle tutarlı olup olmadığı ayrı ayrı incelenmelidir.

Dijital plandaki sapma, çoğu zaman tek bir büyük hatadan değil, fark edilmeden birbirine eklenen küçük uyumsuzluklardan büyür.

Hizalama hatasının etkisi, rehberli cerrahide özellikle apeks düzeyinde önem kazanır. Araştırmalarda STL ve DICOM verilerinin çakıştırılmasındaki yaklaşık 0,5 mm’lik marjinal hatanın apikalde 2–3 mm sapmaya yol açabildiği bildiriliyor. Bu değer her vakada aynı sonucu doğuracak evrensel bir hesap değildir; yine de küçük görünen bir yüzey hatasının implantın derinlikteki konumuna etkisini ciddiye almak için yeterli bir uyarıdır.

Sanal planlama hatayı düzeltebilir de büyütebilir de

Dönüştürme, segmentasyon, hacim oluşturma ve artefaktların temizlenmesi planlamanın teknik basamaklarıdır. Bu adımlarda anatomik yapının yanlış yorumlanması, sanal implantın uygun olmayan bir konuma yerleştirilmesiyle sonuçlanabilir. Rehber, yanlış planı yüksek bir tekrarlanabilirlikle uygulayabilir. Dijital üretim burada hatalı klinik kararı kendiliğinden düzeltmez; yalnızca o kararı fiziksel şablona taşır.

Bu nedenle implant konumunu yalnızca yüzey modelinin üzerinde değerlendirmek yetmez. CBCT kesitlerinde çevredeki anatomik yapıların konumu ve implantın uzun ekseni kontrol edilmelidir. Sinir kanalı ya da sinüs tabanı gibi kritik yapılar için en az 2 mm’lik güvenlik marjı bırakılması klinik olarak önerilir. Bu marj, dijital sistemlerin her durumda sağlayacağı bir garanti değildir; planlama ve uygulama sırasında oluşabilecek kümülatif sapmaları hesaba katmak için kullanılan bir güvenlik yaklaşımıdır.

Sapma değerleri, rehberin garanti belgesi değildir

Stereolitografik şablonlarla yapılan rehberli implant cerrahilerine ilişkin literatürde bildirilen ortalama sapmalar, açısal ölçümde yaklaşık 3,08° ile 4,74° arasında değişiyor. Giriş noktasındaki koronal sapma yaklaşık 0,82–1,4 mm; apeks seviyesindeki sapma ise 1,2–1,8 mm aralığında bildiriliyor. Kaynaklar ve çalışma koşulları arasında farklılıklar bulunduğu için bu değerleri her klinik vaka için beklenen sabit sonuç gibi okumamak gerekir.

Rakamlar, rehberli cerrahinin yararsız olduğunu göstermez. Rehber, planlanan ekseni ve konumu cerrahi alana aktarmaya yardımcı olan bir araçtır. Fakat rehberli cerrahi hata payı sıfır değildir; ayrıca tek bir ortalama, belirli bir hastadaki sonucu öngörmez. Rehberin destek aldığı doku, sabitleme yöntemi, veri kalitesi ve cerrahi uygulama bu sonucu etkileyebilir.

Destek tipleri arasında da pratik bir fark vardır. Diş destekli rehberler, mukoza veya kemik destekli rehberlere kıyasla daha yüksek konumsal doğruluk ve stabilite sunabilir. Bunun anlamı, diş destekli şablonun her vakada otomatik olarak güvenilir olduğu değildir. Dişlerin yüzeyinin doğru taranması, rehberin bu yüzeylere tam oturması ve cerrahi sırasında yerinden oynamaması gerekir. Mukoza destekli rehberde ise yumuşak dokunun hareketliliği ve basınçla şekil değiştirmesi stabiliteyi daha hassas bir konu hâline getirir.

Tablodaki ölçümler birbirinin yerine kullanılamaz. Giriş noktası kabul edilebilir görünen bir implant, açı farkı nedeniyle apikalde daha belirgin şekilde sapabilir. Planı incelerken yalnızca koronal konuma bakmak bu nedenle eksik bir değerlendirmedir.

Rehber oturmuyorsa cerrahiye zorlamayın

İmplant cerrahi rehber oturma problemleri, çoğunlukla ağız içi uyum, üretim ve sabitleme aşamalarındaki sorunlara işaret eder. Rehberin dişlere veya destek dokusuna tam oturmamasına flep dokusunun araya girmesi, yazıcı büzülmesi ya da ofset ayarsızlığı ve sterilizasyon sırasında oluşan distorsiyon katkıda bulunabilir. Markaya ve materyale göre değişen üretim veya sterilizasyon etkileri için tek bir evrensel tolerans değeri vermek mümkün değildir.

Klinikte ilk bakılması gereken, şablonun beklenen dayanak noktalarına oturup oturmadığıdır. Yalnızca ön tarafta oturması veya tek bir noktada temas etmesi yeterli değildir. Oklüzal kontrol pencereleri, rehberin diş yüzeylerine oturmasını farklı bölgelerden görmeye yardımcı olabilir. Böylece rehberin pozisyonu yalnızca uygulayıcının parmak hissine bırakılmaz.

Flep dokusu rehber ile destek yüzeyi arasına giriyorsa şablon yanlış konumda kalabilir. Bu durumda rehbere baskı uygulayarak veya sabitleme vidalarını sıkarak onu yerine oturtmaya çalışmak güvenli bir çözüm sayılmaz. Uyum doğrulanmıyorsa rehber kullanılmamalı; sorun belirlenmeli ve düzeltilmelidir. Zorla oturtulan şablon, stabil görünse bile planlanan konumda olmayabilir.

Sabitleme pinleri veya vidaları, doğru oturmuş rehberin cerrahi sırasında hareket etme olasılığını azaltabilir. Ancak sabitleme, uyumsuzluğu onaran bir araç değildir. Şablon başlangıçta hatalı oturuyorsa, onu sabitlemek yanlış konumu koruma riskini de taşır. Sıra önemlidir: önce tam oturma doğrulanır, ardından uygun fiksasyonla stabilite artırılır.

Üretim toleransı dijital planın devamıdır

CAD/CAM implantoloji iş akışında rehberin üretimi, planlamadan ayrı bir atölye işi gibi düşünülemez. Tasarımdaki ölçüler, yazıcı ayarları ve malzemenin davranışı fiziksel şablonun uyumuna yansır. Yazıcı ofsetinin kalibrasyonu bozuksa, rehber ekranda doğru ölçülere sahip görünürken ağız içinde sıkı, gevşek veya dengesiz oturabilir.

Bu noktada yazıcı kalibrasyonunu yalnızca cihazın kendi kontrol ekranında hata vermemesiyle değerlendirmek yetersiz kalır. Üretim sonrası şablonun kritik yüzeyleri, oturma alanları ve cerrahi kovan çevresi kontrol edilmelidir. Üretim toleransının hangi yönde sorun çıkardığını anlamak için tasarım dosyasıyla fiziksel ürünü karşılaştırmak gerekir. Tek bir ölçüm bütün uyumu açıklamaz; rehberin dayanak bölgelerinde oluşan farklar birlikte değerlendirilmelidir.

Cerrahi kovana ilişkin mekanik toleranslar da üretici sistemine göre değişebilir. Frez kiti ile metal kovan arasındaki boşluk için bütün sistemlere uygulanabilecek tek bir değer yoktur. Bu nedenle farklı implant sistemlerinin parçalarını varsayımla bir araya getirmek veya bir sistemin kovan-frez uyumunu başka bir sisteme genellemek doğru olmaz. Klinik ekibin kullandığı sistemin üretici talimatları, parçaların birlikte çalışıp çalışmadığını belirlemede temel alınmalıdır.

Sterilizasyonun rehber geometrisine etkisi de materyal ve yöntemden bağımsız biçimde sabit bir yüzdeyle ifade edilemez. Şablonun üretildiği malzemeyle uyumlu sterilizasyon protokolü izlenmeli; işlem sonrasında rehber tekrar ağız içi oturma açısından değerlendirilmelidir. Sterilizasyon öncesi uygun olan bir rehberin sonrasında da aynı uyumu koruduğunu varsaymak, kontrol zincirinde gereksiz bir boşluk bırakır.

Klinik doğrulama, planlama ekranından daha fazlasıdır

Dijital ölçü transferi hataları ve planlama uyumsuzlukları, cerrahi günü ortaya çıkan tek bir sorun gibi görünse de bunların izini çoğu zaman önceki basamaklarda sürmek gerekir. Kontrolü aşamalara bölmek, sorun görüldüğünde nerede araştırma yapılacağını da netleştirir:

1. Veri bütünlüğünü değerlendirin. CBCT’deki artefaktları ve ağız içi taramadaki eksik yüzeyleri belirleyin. Eşleştirme için kullanılan anatomik alanların yeterli ve birbiriyle uyumlu olduğundan emin olun.

2. DICOM-STL eşleşmesini birden fazla düzlemde inceleyin. Tek bir görünüşte iyi duran hizalamayı yeterli saymayın. Kesitlerde ve farklı açılarda yüzeylerin tutarlılığını kontrol edin.

3. Planı anatomik kesitlerle karşılaştırın. Sanal implantın eksenini, giriş noktasını ve apikal konumunu birlikte değerlendirin. Kritik anatomik yapılara göre güvenlik marjını planın parçası hâline getirin.

4. Üretilen rehberin oturmasını doğrulayın. Dayanak yüzeylerini, kontrol pencerelerini ve olası doku araya girmelerini inceleyin. Beklenen oturma yoksa şablonu baskıyla yerine zorlamayın.

5. Sabitlemeyi oturma kontrolünden sonra yapın. Fiksasyon pinleri veya vidaları doğru konumdaki rehberin stabilitesine katkı sağlar; yanlış konumu düzeltmez.

6. Üretim ve işlem sonrası uyumu tekrar kontrol edin. Yazıcı kalibrasyonu, üretim kaynaklı şekil farkları ve sterilizasyon sonrası olası distorsiyonlar değerlendirilmelidir.

Bu liste bir yazılım sihirbazı gibi her vakada aynı sonucu üretmez. Amacı, hata ararken yalnızca cerrahi ana odaklanmayı önlemek. Rehberin üretiminde sorun yoksa bile veri eşleştirmesi veya sanal konumlandırma yanlış olabilir. Tersine, plan doğru hazırlanmış olsa da ağız içindeki oturma ve fiksasyon yetersiz kalabilir.

Dijital cerrahi rehberde uyum hataları ve düzeltme yöntemleri konuşulurken en kullanışlı yaklaşım, her sapmayı aynı sepete atmamak. Veri eşleştirme hatası yazıcı kalibrasyonuyla düzelmez. Tam oturmayan şablonun üzerine fiksasyon pini eklemek de temel uyum sorununu ortadan kaldırmaz. Önce hatanın kaynağını ayırmak, sonra ilgili basamağı düzeltmek gerekir.

Dijital plan, cerrahi ekibe daha kontrollü bir rota sunabilir. Rotanın güvenilirliği ise başlangıç verisinden ağız içindeki son doğrulamaya kadar kurulan iş akışına bağlıdır. Benim için iyi dijital uygulamanın ölçüsü, ekrandaki kusursuz model değil; sapma ihtimalinin nereden doğduğunu bilen ve uyumsuzluk gördüğünde devam etmek yerine durabilen klinik süreçtir.
