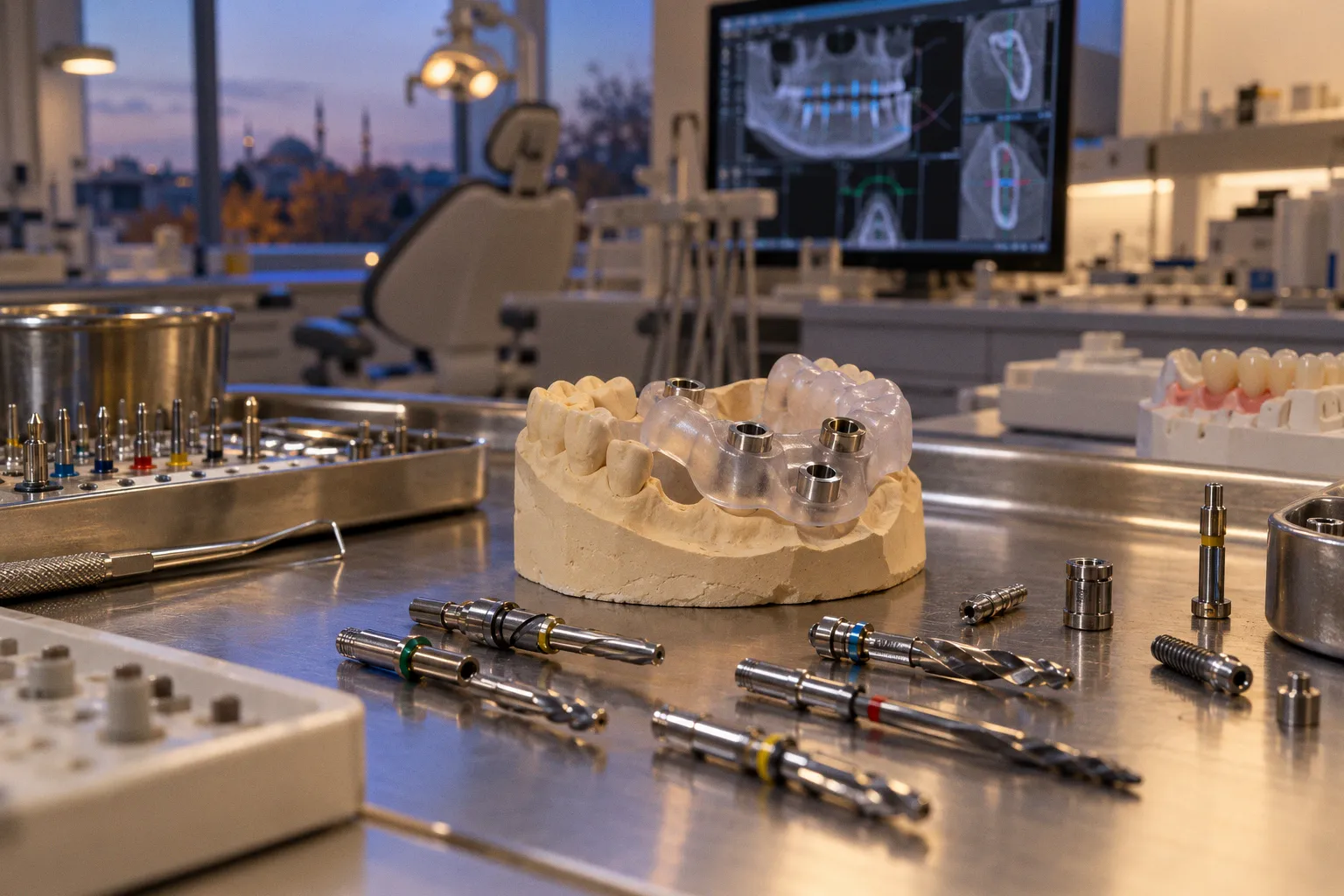

Dijital cerrahi rehber üretiminde sık yapılan hatalar

Tomografideki hareket artefaktı, ağız içi taramayla çakıştırma hatası, yanlış destek tipi ya da kovan ile frez arasındaki boşluk, planlanan implant konumunu adım adım değiştirebilir.

Ben bu iş akışına, ekrandaki düzgün üç boyutlu görüntüden çok, verinin hangi aşamada güvenilirliğini kaybedebileceğine bakarak yaklaşıyorum. Çünkü dijital cerrahi rehber üretim hataları çoğu zaman tek bir büyük arızadan doğmuyor. Küçük sapmalar birbirine ekleniyor; tasarım doğru görünürken rehber ağız içinde beklenen konuma oturmayabiliyor.

İlk sapma, görüntüleme sırasında başlayabilir

Rehber tasarımının temelinde genellikle konik ışınlı bilgisayarlı tomografi (CBCT) ile ağız içi tarayıcıdan alınan yüzey verileri bulunur. Tomografi, kemik yapısını ve anatomik sınırları gösterirken ağız içi tarama dişlerin ya da yumuşak dokuların yüzey geometrisini sağlar. Bu iki veri kümesi birleştirilerek implantın konumu planlanır, ardından rehber tasarlanır.

Bu zincirin ilk halkasında görüntü kalitesi vardır. Hasta tomografi çekimi sırasında hareket ederse görüntüde artefaktlar oluşabilir. Hareket, sınırların seçilmesini güçleştirdiğinde sonraki aşamadaki segmentasyon da bundan etkilenir. Tarama protezi kullanılan durumlarda protezin yeterince sabitlenmemesi de planlama verisini bozabilir. Görüntüleme ekranında fark edilmesi zor olan bu sorunlar, tasarımın geri kalanına taşınır.

Ağız içi tarayıcı verisi de otomatik olarak hatasız kabul edilemez. Tarayıcının hassasiyeti, taranan alanın niteliği ve verinin nasıl toplandığıyla birlikte değerlendirilmelidir. Diş yüzeylerinde yeterli geometrik ayrıntı alınmış olabilir; ancak yumuşak doku ya da geniş, belirgin referans noktası az olan alanlarda çakıştırma daha hassas bir işe dönüşür. Burada sorun cihazın tek başına yetersiz olması değil, verinin hangi yüzeylerden ve hangi kalitede alındığıdır.

İki veri kümesini birleştirirken yazılımın bulduğu yüzey benzerlikleri, doğru eşleşmeyi garanti etmez. CBCT’den gelen kemik verisi ile ağız içi taramanın yüzey verisi farklı özellikler taşır. Birleştirme işlemi yanlış bölgeye oturursa sanal implantın açısı ve konumu ekranda tutarlı görünebilir; rehber ise hatalı bir referansa göre üretilmiş olur.

Yazılımın verileri üst üste getirmesi, onların doğru yerde buluştuğunu kanıtlamaz.

Bu aşamada klinik ekip, eşleşmenin yalnızca tamamlanıp tamamlanmadığına değil, hangi anatomik alanların referans alındığına ve yüzeylerin birbirine ne ölçüde uyduğuna bakmalıdır. Veri birleştirme uyuşmazlıkları, 3D cerrahi şablon sapma nedenlerinin en erken ve sonradan telafisi en zor olanlarından biridir.

DICOM’dan tasarıma: görünmeyen manuel müdahaleler

Tomografi verisi çoğunlukla DICOM biçiminde işlenir. Yazılım bu veriyi içeri alır; anatomik yapılar ayrıştırılır, hacim oluşturulur ve planlama için kullanılabilir bir model hazırlanır. Süreç teknik görünse de kritik kararların bir bölümü kullanıcı müdahalesiyle verilir. Segmentasyon sınırlarını belirleme, artefaktları temizleme ve anatomik alanları yorumlama aşamalarında yapılan hatalar doğrudan rehber tasarımına yansıyabilir.

Örneğin kemik sınırının yanlış çizilmesi, implantın çevresindeki anatomik yapılarla ilişkinin hatalı değerlendirilmesine yol açabilir. Artefaktın gerçek anatomi sanılması ya da gerçek sınırın gürültü olarak silinmesi de sanal planın dayanağını zayıflatır. Bu nedenle implant planlama yazılımı hata payı, sadece yazılımın teknik özelliklerinden ibaret değildir. Veriyi içeri alan, düzenleyen ve planı onaylayan kişinin kararları da bu payın içindedir.

Ekranda pürüzsüz görünen bir model, verinin her bölümünün aynı güvenilirlikte olduğu anlamına gelmez. Hacim modelindeki kusurlar bazen üç boyutlu görünümde kolayca seçilmez. Bu yüzden planlama sırasında şüpheli alanlara geri dönmek, ham görüntüyle modeli karşılaştırmak ve otomatik düzenlemenin yaptığı değişiklikleri gözden geçirmek gerekir. Otomasyon işi hızlandırabilir; fakat hatalı girdiyle hızlı ilerlemek, yalnızca hatanın sonraki aşamalara daha çabuk ulaşmasını sağlar.

Dosya biçimleri de iş akışının bir parçasıdır. DICOM verisi tomografik hacmi taşırken STL biçimi yüzey geometrisinin aktarımında kullanılır. Dönüştürme ve dışa aktarma adımlarında modelin hangi veriyi temsil ettiği açık kalmalıdır. Dosya adları, sürüm takibi ve planın hangi veri kümesi üzerinden oluşturulduğunun kaydı küçük idari ayrıntılar gibi görünebilir. Oysa yanlış sürümle devam edildiğinde, tasarımın neden klinik ağız durumuyla uyuşmadığını anlamak güçleşir.

Rehberin desteği, ağızdaki davranışını belirler

Diş, mukoza ve kemik destekli rehberler aynı biçimde stabil durmaz. Rehberin dayandığı doku tipi, ağız içinde ne kadar güvenilir konumlandığını ve basınç altında nasıl davrandığını etkiler. Dolayısıyla destek tipini seçmek, tasarım menüsünde bir seçenek işaretlemekten ibaret değildir.

Diş destekli rehber, uygun diş yüzeylerinden destek alır. Bu yüzeyler rehberin konumunu belirlemede referans sağlar; ancak tasarıma alınan dişlerin ve tarama verisinin durumu önemlidir. Rehber tam oturmuyorsa, küçük bir temas engeli bile konumun değişmesine neden olabilir. Ağız içindeki oturma kontrolü bu yüzden dijital tasarımın devamıdır; ekrandaki uyum görüntüsü tek başına yeterli kanıt sayılmaz.

Mukoza destekli rehberde temas yüzeyi daha farklı bir karakter taşır. Yumuşak dokunun basınçla şekil değiştirebilmesi, rehberin konumunu etkileyebilir. Tasarımın ağız içinde nasıl sabitleneceği ve uygulama sırasında nasıl kontrol edileceği, stabilite değerlendirmesinin parçasıdır. Kemik destekli rehberlerde ise destek yüzeyi ve cerrahi erişim gibi başka koşullar öne çıkar. Bu grupların tümünü tek bir hassasiyet beklentisiyle değerlendirmek doğru olmaz.

Cerrahi şablon oturma problemleri bazen basılı parçanın boyutundan kaynaklanır; bazen de modelin dayandığı yüzey yanlış ya da eksiktir. Rehberin bir noktada sallanması, başka bir noktada boşluk bırakması veya tam yerine yerleşmemesi, frezleme başlamadan fark edilmesi gereken bulgulardır. Zorlayarak oturtmak, dijital planı ağız içinde daha doğru hale getirmez. Tersine, rehberi istenmeyen bir konumda sabitleyebilir.

Üç boyutlu baskı çözünürlüğü, klinik uyumun tamamı değildir

Cerrahi rehberler farklı üç boyutlu baskı yöntemleriyle üretilebilir. SLA, DLP ve CLIP gibi teknolojiler, parçanın nasıl oluşturulduğu bakımından farklılık gösterir. Kullanılan rezinin özellikleri ve polimerizasyon sırasında oluşabilecek büzülme de rehberin boyutsal doğruluğunu etkileyebilir. Her yazıcı ve materyal için geçerli tek bir büzülme oranı varsaymak mümkün değildir; bu değer, kullanılan sistem ve iş akışıyla ilişkilidir.

Burada pazarlama broşürlerinde sık rastlanan yüksek çözünürlük ifadeleri tek başına karar ölçütü olmamalı. 50 µm gibi bir baskı çözünürlüğü, belirli bir üretim parametresini anlatır; rehberin bütün temas yüzeylerinde aynı ölçüde hassas olacağını ya da implantın sapmasız yerleştirileceğini garanti etmez. Baskı öncesindeki tasarım, baskı yönü, materyalin işlenmesi ve son işlemler de son parçanın şeklini etkileyebilir.

Dijital üretim zincirinde kontrol edilmesi gereken noktaları birbirinden ayırmak işe yarar:

1. Baskı dosyasının kaynağı: Üretime gönderilen modelin doğru plan ve doğru sürümden geldiği doğrulanmalı.

2. Baskı teknolojisi ve materyal: Kullanılan sistemin rehber üretimine uygunluğu, materyalin işleme koşullarıyla birlikte ele alınmalı.

3. Son işlem: Rehberin baskı sonrasında gördüğü işlemler, boyut ve yüzey üzerinde etkili olabilir; üretici talimatlarına göre yürütülmeli.

4. Ağız içi uyum: Basılmış parçanın tasarımdaki oturma yüzeyleriyle uyumu ayrıca kontrol edilmeli. Yazıcının teknik değeri bu kontrolün yerini tutmaz.

Geleneksel şablon materyali olarak 1,5 mm Biocryl örneğiyle karşılaşmak mümkün; ancak bu sayı, dijital baskı rehberleri için evrensel bir kalınlık standardı gibi okunmamalıdır. Her rehberin geometrisi, destek biçimi ve kullanım koşulu farklıdır. Tasarımı yalnızca malzeme kalınlığı üzerinden değerlendirmek, asıl hata kaynağını gözden kaçırabilir.

Baskı hassasiyeti üretim basamağını anlatır; ağızdaki uyumu ise bütün iş akışı belirler.

Kovan ile frez arasındaki boşluk, açıyı da etkiler

Metal kovan, frezin rehber içindeki hareketini yönlendiren mekanik bir parçadır. Kovan ile frez arasındaki tolerans boşluğu arttığında ya da beklenenden farklı olduğunda, frezin izlediği yol planlanan eksenden sapabilir. Bu etki hem açısal hem de doğrusal konumlanmaya yansıyabilir.

Bu boşluk için tüm implant sistemlerine ve tüm araçlara uygulanabilecek tek bir evrensel tolerans değeri yoktur. Kovanın, frezin ve kullanılan cerrahi sistemin birbiriyle uyumu birlikte ele alınmalıdır. Parçalar kâğıt üzerinde aynı ölçülere sahip görünebilir; gerçekte ise üretim toleransları ve çalışma koşulları mekanik etkileşimi değiştirebilir. Bu nedenle yalnızca tasarım yazılımındaki kovan ölçüsüne güvenmek, fiziksel parçaların uyumunu kanıtlamaz.

Kovanın rehber gövdesine yerleşimi de ayrıca önem taşır. Kovan yanlış konumda sabitlenmişse veya çevresindeki materyal tasarımı yeterli destek sağlamıyorsa, frez hareketi sırasında sistemin davranışı planlanan eksenden ayrılabilir. Burada sorun tek başına metal parçanın kalitesi değildir. Rehber tasarımındaki konum, baskıdaki boyutsal değişim ve mekanik eşleşme aynı zincirin halkalarıdır.

Dijital rehberli cerrahi komplikasyonları denildiğinde çoğu zaman son aşamadaki cerrahi sonuç düşünülür. Oysa sapmanın kökü görüntülemeden başlayıp planlama, baskı ve mekanik eşleşme boyunca taşınabilir. Rehber kullanımı riski azaltmaya yardımcı olur; verilerin toplanmasından üretime ve cerrahi uygulamaya kadar her adımın doğru yürütüldüğünü kendiliğinden garanti etmez.

Hata ararken zincirin tamamına bakın

Bir rehber beklenen şekilde oturmadığında ya da planlanan konumla klinik bulgular arasında uyuşmazlık görüldüğünde, ilk refleks olarak yalnızca yazıcıyı suçlamak kolaydır. Oysa inceleme; tomografi kalitesini, tarama verisinin kapsamını, birleştirme eşleşmesini, segmentasyonu, destek tipini, baskı ve son işlem basamaklarını, kovan-frez uyumunu birlikte kapsamalıdır.

Benim için güvenilir dijital iş akışının ölçüsü, ekranda kusursuz görünen bir plan değil; her aşamadaki verinin nereden geldiğinin ve nasıl kontrol edildiğinin izlenebilir olmasıdır. Ağız içi tarayıcı hassasiyet sorunları, tomografi artefaktları ve baskı toleransları ayrı ayrı ele alınabilir; fakat klinik sonuçta etkileri birleşir. Bir aşamadaki küçük sapma, sonraki aşamada görünmez hale gelmiş olsa bile ortadan kalkmış sayılmaz.

Bu nedenle dijital cerrahi rehber üretiminde asıl kazanım, tek bir cihazın iddialı teknik değerinde değil, hatayı erken yakalayabilen iş akışındadır. Veriyi kontrol etmek, eşleşmeyi sorgulamak, rehberin desteğini doğru seçmek ve basılı parçayı ağız içinde doğrulamak bu zincirin ayrılmaz parçalarıdır. Planlama ekranı başlangıç noktasıdır; klinik güven ise ancak her halkaya aynı kuşkucu dikkat gösterildiğinde oluşur.
