Ağız içi tarayıcı ile implant ölçüsü: hassasiyeti etkileyen faktörler

Ağız içi tarayıcı ile implant ölçüsü hassasiyeti; tarayıcının modeli kadar ölçülen alanın uzunluğuna, tarama gövdesine, tarama yoluna, nem kontrolüne ve operatörün iş akışına bağlı.

Tek implant ya da kısa bir dişsiz boşlukta dijital ölçü çoğu zaman güçlü bir seçenek. Tam çene, çoklu implant vakasında ise tarama boyunca biriken küçük konum hataları, laboratuvara ulaşan veriyi klinik açıdan anlamlı ölçüde değiştirebilir. Broşürdeki tek bir doğruluk değeri bu farkı anlatmaz. Gerçekte ise karar, cihaz etiketinden çok vaka ve protokol üzerinden verilir.

Doğruluk ve kesinlik aynı şey değil

Tarayıcı performansını değerlendirirken iki kavramı birbirine karıştırmamak gerekir. Doğruluk (trueness), taranan modelin referans geometriye ne kadar yakın olduğunu anlatır. Kesinlik (precision) ise aynı koşullarda tekrarlanan taramaların birbirine ne kadar benzediğini gösterir. Bir cihaz tutarlı biçimde benzer sonuçlar verebilir, ancak bu sonuçlar referans konumdan sapmış olabilir. Tek bir “mikron” değeri bu ayrımı kapatmaz.

Tam çene dişsiz implant taramalarını inceleyen sistematik derlemede, dijital ölçülerin doğruluk değerleri 7,6 ile 731,7 μm; kesinlik değerleri ise 15,2 ile 204,2 μm arasında değişmiştir. Aralıkların genişliği başlı başına uyarıcı: sonuçlar, tarama koşullarına ve değerlendirilen sisteme göre belirgin biçimde değişebiliyor. Bu veriler, her ağız içi tarayıcıyla her tam çene vakasında aynı uyumun elde edileceği anlamına gelmiyor.

Klinik kabul edilebilirlik için bildirilen eşikler doğrusal sapmada 100 μm, açısal sapmada 0,4 derecedir. Bunları cihazın her vakada otomatik olarak karşılaması gereken bir garanti gibi okumamak gerekir. Laboratuvar ortamında tanımlanmış bir ölçüm değeri, ağız içindeki hareketi, yumuşak dokuyu ve klinik iş akışını tek başına temsil etmez. Hekim açısından asıl soru, taramanın hangi koşullarda ve hangi implant dağılımında bu sınırlar içinde kalabildiğidir.

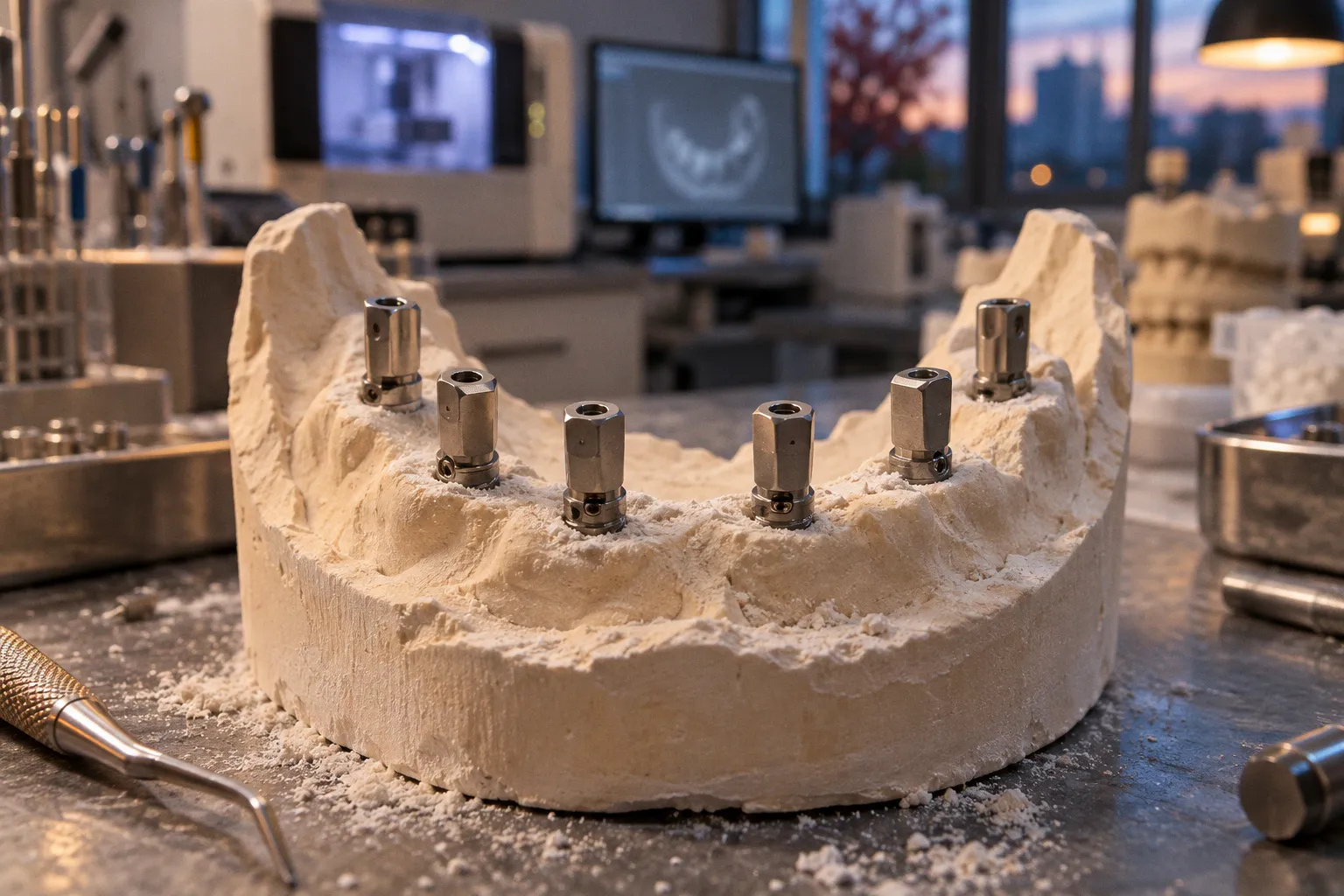

Tam çene ölçüsünde tek bir küçük hata, tarama boyunca taşınarak toplam uyumu etkileyebilir.

Tam çene taramasında hata nasıl büyür?

Ağız içi tarayıcı, ağız içindeki yüzeyleri ardışık görüntülerle kaydeder ve bu görüntüleri ortak bir üç boyutlu modele dönüştürür. Kısa bir bölgede eşleştirilecek yüzey ve referans sayısı sınırlıdır. Tarama alanı uzadıkça, yeni görüntülerin önceki verilerle doğru biçimde örtüşmesi daha kritik hâle gelir. Bir noktadaki küçük sapma, sonraki eşleştirmelere taşınabilir.

İmplantlarda bu mesele daha hassastır; çünkü ölçü, yalnızca diş eti yüzeyini değil, implantların birbirine göre konum ve açı ilişkisini de aktarmalıdır. Tam çene vakasında ağız içinde sabit diş referanslarının azlığı, tarayıcının konumunu doğrulayabileceği yüzeyleri azaltabilir. Sonuçta tarama gövdesinin konumu birkaç bölgede makul görünürken, arkın diğer ucundaki implantla arasındaki ilişki sapmış olabilir.

Tam çene implant taramalarında bildirilen açısal sapmalar 0,13 ile 10,01 derece arasında değişiyor. Klinik olarak kabul edilebilir açısal sapma sınırı olarak verilen 0,4 dereceyle kıyaslandığında, aralığın üst ucunun neden kaygı verici olduğu açık. Yine de bu aralık tek başına her dijital ölçünün sorunlu olduğu anlamına gelmez. Farklı cihazlar, tarama stratejileri, tarama gövdeleri ve deney koşulları aynı başlık altında toplandığında, ortalama bir sonuç klinikteki belirli vaka için yeterli açıklama sunmaz.

Bu yüzden “tarayıcı implant doğruluğu” sorusunu yalnızca marka üzerinden yanıtlamak yanıltıcıdır. Tek implantta iyi çalışan protokol, çoklu implantlı tam çenede aynı sonucu vermeyebilir. Vakanın uzunluğu, implantların dağılımı ve aradaki yumuşak doku alanları, dijital ölçü transferi hatalarının nerede birikebileceğini belirler. Planlama aşamasında da bu risk düşünülmeli; dijital ölçü, cerrahi planlamadan protez üretimine uzanan iş akışının bir parçası olarak ele alınmalıdır.

Tarama gövdesi, ölçünün referans noktasıdır

Tarama gövdesi (scanbody), implantın konumunu dijital modele aktaran temel parçadır. Tarayıcı bu parçanın görünür geometrisini kaydeder; yazılım da bu veriyi implant kütüphanesindeki karşılığıyla eşleştirir. Bu eşleşmenin sağlıklı olması için gövdenin geometrisinin okunabilir, yerleşiminin doğru ve yazılım kütüphanesindeki modelle uyumlu olması gerekir.

Farklı tarama gövdesi tasarımlarının tam çene ölçümlerinde belirgin üç boyutlu sapma farkları oluşturabildiği gösterilmiştir. Dolayısıyla scanbody seçimi sarf malzemesi düzeyinde önemsiz bir ayrıntı değildir. Tasarım ve materyal, tarayıcının yüzeyi ne kadar güvenilir okuyabildiğini ve yazılımın parçayı ne kadar doğru tanıdığını etkileyebilir. Aynı implant sisteminde bile farklı gövde tasarımları aynı dijital sonucu vermeyebilir.

Klinik iş akışında şu noktalar doğrudan sonuçla ilişkilidir:

• Tarama gövdesinin implant bağlantısına doğru ve tam oturması gerekir. Tam oturmayan parça, yazılımın iyi eşleştirdiği bir görüntü üretse bile implantın gerçek konumunu yanlış aktarabilir.
• Tarama gövdesinin yüzeyinde biriken tükürük, kan veya nem, geometrinin okunmasını güçleştirebilir. Görüntüde parçanın tamamı seçilemiyorsa, kütüphane eşleştirmesinin sağlamlığı da azalır.
• Kullanılan gövdenin üretici kütüphanesindeki doğru karşılığı seçilmelidir. Benzer görünen parçaları aynı kabul etmek, ölçü transferinde konum ve açı hatalarına yol açabilir.
• Çoklu implant vakasında gövdelerin farklı yönlerde yerleşmesi, tarayıcıya her bir parçanın geometrisini ayırt edebileceği yeterli görünür yüzey sunmalıdır.

Hangi markanın tarama gövdesinin her koşulda en iyi olduğunu söylemek için yeterli karşılaştırmalı veri yok. Mevcut bulgular, tasarım ve materyalin etkili olduğunu gösteriyor; evrensel bir sıralama sunmuyor. Bu nedenle seçim, implant sistemiyle uyum, klinik erişim ve kullanılan tarayıcı yazılımının kütüphanesi birlikte değerlendirilerek yapılmalı.

Tarama yolu, nem ve kalibrasyon

İyi bir dijital ölçü, tarayıcıyı bir yüzey üzerinde gelişigüzel gezdirmekle oluşmaz. Tarama yolunun kesintisiz ilerlemesi, cihazın yeni görüntüleri önceki kayıtlarla eşleştirmesini kolaylaştırır. Hızlı yön değişiklikleri veya tarama alanının rastgele atlanıp yeniden bulunması, özellikle uzun arkta veri kaydını zorlayabilir. Operatör deneyimi bu nedenle yalnızca cihazı kullanma becerisi değildir; hangi sırayla, hangi yüzeylerden ve ne kadar kararlı ilerleyeceğini bilmeyi de içerir.

Nem kontrolü de ölçünün görünmeyen altyapısıdır. Tükürük ve diğer sıvılar taranan yüzeyin görünürlüğünü değiştirebilir; hareketli yumuşak dokular ise sabit bir referans gibi davranmaz. İmplant çevresinde tarama gövdesinin yüzeyinin temiz ve açık kalması, dijital kaydın okunabilirliği açısından önem taşır. Dijital ölçüde doku deplasmanı da geleneksel ölçüdekiyle aynı biçimde değerlendirilmemelidir: tarayıcı yüzeyi optik olarak kaydeder, dolayısıyla dokunun ölçü materyaliyle fiziksel olarak itilmesine dayanmaz. Ancak bu, yumuşak dokunun hareketinin veya tükürüğün veriyi etkilemediği anlamına gelmez.

Cihazın kalibrasyonu ve bakımı iş akışının rutin parçası olmalı. Düzenli kalibrasyonu ihmal edilen bir tarayıcıdan tutarlı sonuç beklemek, ölçüm sisteminin temel koşulunu göz ardı etmektir. Kalibrasyon sorunu her zaman ekranda açık bir uyarı olarak görünmeyebilir; bu nedenle klinik ekip cihazın üretici protokolünü izlemeli ve yazılım ya da donanım güncellemelerinden sonra iş akışının değişip değişmediğini gözden geçirmelidir.

Tarama sırasında bir alanın eksik veya hatalı kaydedildiğini fark edince tüm modeli baştan almak tek seçenek değildir. Hacettepe Üniversitesinde 2023’te yapılan laboratuvar çalışmasında, incelenen cihazlarda hatalı alanı kesip yeniden tarama yöntemi ölçü hassasiyetini olumsuz etkilememiştir. Bu bulgu, her cihaz ve her klinik koşul için sınırsız bir güvence sayılmaz; ancak kontrollü bir yeniden taramanın mutlaka toplam doğruluğu bozacağı varsayımını desteklemiyor. Yeniden taranacak bölgenin net biçimde seçilmesi ve yeni verinin önceki taramayla yeterli örtüşme sağlaması yine operatörün sorumluluğunda.

Cihaz karşılaştırmalarını doğru okumak

Tarayıcı karşılaştırmaları, çoğu zaman kontrollü laboratuvar koşullarında yapılır. Böyle bir araştırmada cihazlar aynı referans model üzerinde değerlendirilebilir; klinikte ise ağız açıklığı, tükürük, erişim güçlüğü ve operatör hareketi sonucu değiştirir. Bu fark, laboratuvar verisini değersiz kılmaz. Sadece o verinin hangi soruya cevap verdiğini sınırlar.

Altı farklı ağız içi tarayıcının karşılaştırıldığı bir in vitro araştırmada, en yüksek doğruluk değeri Primescan ile, en yüksek kesinlik değeri ise Medit i700 ile elde edilmiştir. Bu iki sonuç aynı ölçütü anlatmıyor: biri referansa yakınlığı, diğeri tekrarların birbirine yakınlığını gösteriyor. Dolayısıyla cihazları tek bir kazanan ilan edip diğer koşulları önemsiz saymak, araştırmanın kendi ayrımını silmek olur. Ayrıca bu bulgu, söz konusu cihazların her klinik senaryoda aynı sıralamayı koruduğunu kanıtlamaz.

Başka bir araştırmada TRIOS 5 için 37,8 ± 4,53 μm kesinlik sapması ve 54,9 ± 11 μm doğruluk sapması bildirilmiştir. Bu değerler belirli bir araştırma düzeninde elde edilen sonuçlardır. Tam çene implant vakasında canlı hastaya uygulanacak evrensel başarı oranı olarak okunamaz; tam çene ölçülerinde ağız içi koşulların etkisi ve klinik değişkenlik ayrıca değerlendirilmelidir.

Bir dijital diş ölçüsünün yaklaşık beş dakikada alınabilmesi, iş akışını hızlandırabilir. Ancak süre, doğruluk ölçütü değildir. Operatörün aceleyle tamamladığı tarama, laboratuvarda düzeltme veya yeniden ölçü gerektirirse toplam tedavi süresi uzayabilir. Bu nedenle performans değerlendirmesinde tarama süresini; veri kalitesi, yeniden tarama ihtiyacı ve protezin pasif uyumuyla birlikte düşünmek gerekir.

Vaka seçimi ve klinik iş akışı

Ağız içi tarayıcı ile implant ölçüsü hassasiyeti değerlendirilirken önce vaka ölçeğine bakarım. Tek implant veya kısa boşlukta dijital kayıt, sınırları daha yönetilebilir bir alan sunar. Tam çene ve çoklu implant vakasında ise tarama gövdelerinin geometrisi, referans yüzeylerin dağılımı ve uzun tarama yolundaki birikimli sapma daha fazla ağırlık kazanır. Aynı cihazın iki vakadaki performansını eşitlemek teknik olarak savunulabilir bir yaklaşım değil.

Klinikte izlenecek karar yolu kabaca şöyle kurulabilir:

1. Vakanın kapsamını belirleyin. Tek implant, kısa boşluk ve tam çene ölçüsünü aynı risk profiline koymayın. Tarama alanı uzadıkça görüntülerin birbiriyle eşleştirilmesi daha kritik hâle gelir.

2. Tarama gövdesi ile kütüphane uyumunu doğrulayın. Parçanın implant bağlantısına tam oturduğundan ve yazılımda doğru geometriyle eşleştiğinden emin olun.

3. Ölçü boyunca aynı tarama mantığını koruyun. Kesintisiz bir tarama yolu izleyin; boşlukları rastgele atlayıp tekrar bulmaya çalışmak yerine, eksik alanı kontrollü biçimde tamamlayın.

4. Nem ve görünürlüğü yönetin. Tarama gövdesinin geometrisi ekranda açıkça seçilmiyorsa veri kaydını tamamlanmış kabul etmeyin.

5. Şüpheli alanı kontrol ederek yeniden tarayın. Laboratuvar bulguları, uygun koşullarda kesip yeniden taramanın hassasiyeti zorunlu olarak bozmadığını gösteriyor. Klinik kararı yine görüntünün bütünlüğüne ve cihazın protokolüne göre verin.

6. Sonucu yalnızca süreye veya marka adına göre onaylamayın. Tam çene vakasında implantların birbirine göre konumlarının taramada tutarlı görünüp görünmediğini ve ölçünün protez üretimine uygunluğunu değerlendirin.

Dijital iş akışının değeri, ölçüyü daha hızlı ekrana taşımaktan ibaret değil. Cerrahi planlama, dijital ölçü transferi ve CAD/CAM üretim arasındaki veri zinciri tutarlı çalıştığında sistem anlam kazanıyor. Zincirin herhangi bir halkasında uyumsuz kütüphane, yanlış oturmuş tarama gövdesi veya birikmiş tarama sapması varsa, sonraki aşamalar bu hatayı kendiliğinden düzeltmez.

Ağız içi tarayıcı implant ölçüsünde güçlü bir araç; fakat başarısı cihazın teknik föyünden okunamaz. Kısa vakalarda dijital ölçü çoğu zaman pratik ve hassas bir seçenek sunar. Tam çenede ise tarama gövdesi, referans yüzeyler, operatörün izlediği yol ve klinik doğrulama belirleyici hâle gelir. Benim için sağlıklı karar, tarayıcıyı “en iyi” ilan etmekten değil, hangi vakada hangi sapma riskini taşıdığını bilmekten geçiyor.
