Scan body kullanımı ve dijital ölçüde sık yapılan hatalar

Tam oturmadığında, yanlış kütüphaneyle eşleştirildiğinde ya da yüzeyi aşındığında oluşan sapma, tasarıma ve son protezin uyumuna kadar taşınabilir.

Klinikte sık duyduğum soru şu: “Tarama düzgün görünüyor; yine de protez neden uyumsuz çıktı?” Ekrandaki modelin pürüzsüz görünmesi, ölçünün doğru olduğu anlamına gelmez. Dijital iş akışında hassasiyet; parçanın implantla bağlantısından, diş eti çevresindeki görünürlüğünden ve tarama verisinin yazılımla doğru eşleştirilmesine kadar bir dizi küçük karara dayanır.

Dijital ölçüde scan body neyi gösterir?

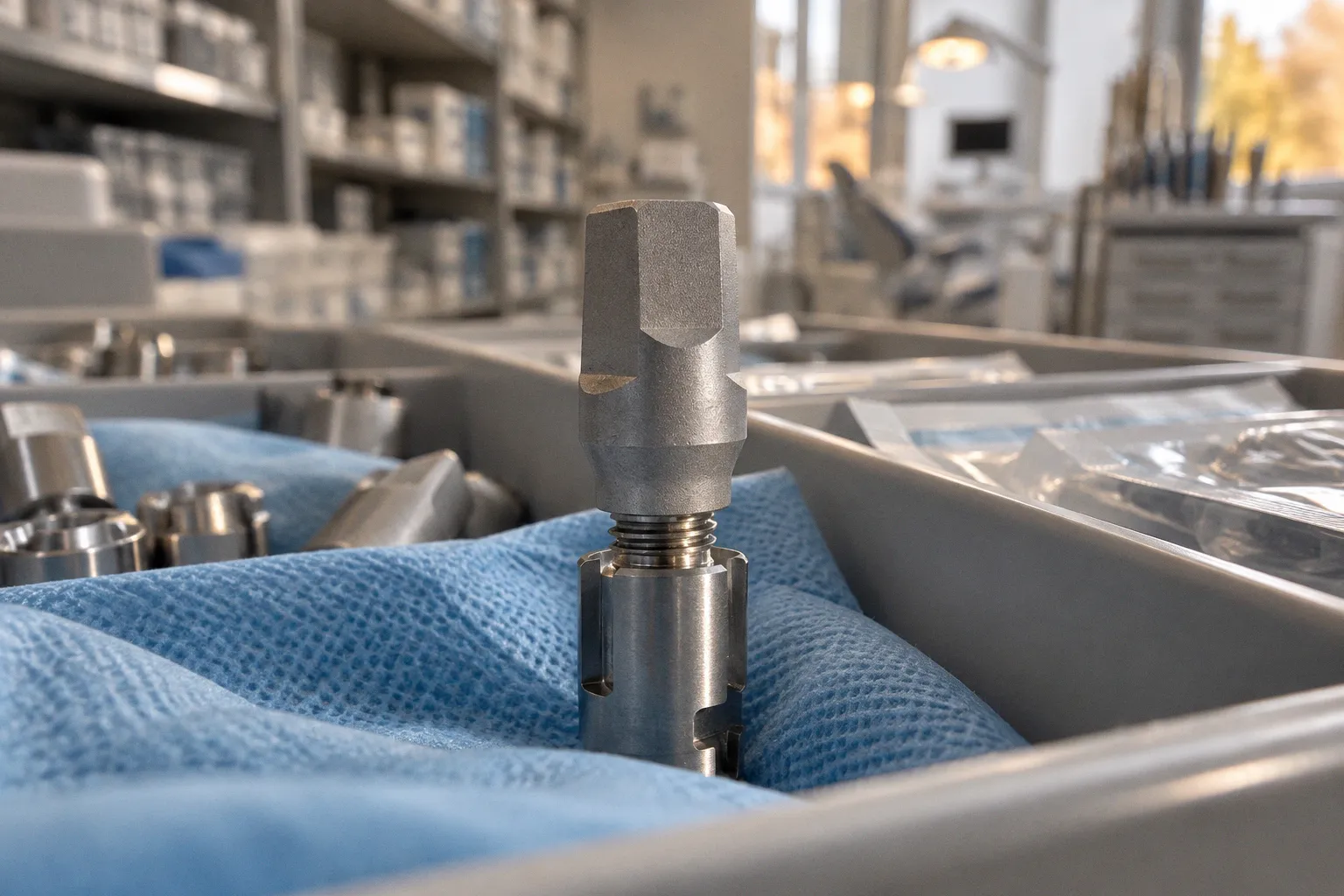

Scan body, implantın iç bağlantısına vidalanan ve implantın ağız içindeki konumunu, açısını ve derinliğini tarayıcıya aktaran referans elemanıdır. Tarayıcı bu parçanın geometrisini kaydeder; tasarım yazılımı da uygun CAD kütüphanesini kullanarak implant platformunun konumunu modele yerleştirir. Yani ekranda görülen gövde, yalnızca protezin üzerine oturacağı bir şekil değildir. İmplant ile dijital tasarım arasındaki koordinat bilgisini taşır.

Bu zincirin her halkası önemlidir. Scan body bağlantı girişinde kan, tükürük veya doku kalıntısı varsa parça implantın içine tam oturmayabilir. Gözle fark edilmeyen bu açıklık, dijital modelde konum bilgisinin kaymasına yol açabilir. Üstelik parça yanlış CAD kütüphanesiyle eşleştirilirse tarama yazılımı gördüğü geometriden yanlış implant konumu çıkarabilir. Tarama görüntüsü tamamlanmış gibi dursa bile protez tasarımının başlangıç noktası hatalıdır.

Ben dijital ölçüyü, klinik durumun yazılıma çevrilmesi olarak düşünüyorum: aktarımın doğru olabilmesi için referans parçanın hem doğru oturması hem de doğru tanımlanması gerekir. Bu yüzden scan body kullanımı ve dijital ölçü hataları değerlendirilirken yalnızca tarayıcının performansına bakmak eksik kalır. Bağlantının temizliği, parçanın modeli, sıkma biçimi ve seçilen kütüphane birlikte ele alınmalıdır.

Scan body, implantın yerini yazılıma tarif eder; bu tarifin doğruluğu parçanın ağız içindeki oturuşuyla başlar.

Diş eti yüksekliği tarama doğruluğunu nasıl etkiler?

Diş eti, scan body’nin çevresini kısmen örttüğünde tarayıcının parçayı görmesi ve yeterli yüzey verisi toplaması zorlaşabilir. Özellikle implantın derinde olduğu veya yumuşak dokunun gövdenin çevresine yükseldiği durumlarda, tarama alanı daralır. Tarayıcı farklı açılardan alınan görüntüleri birleştirirken referans geometrinin daha az kısmına dayanır; böylece konum hesabındaki belirsizlik artabilir.

Araştırma verilerinde, düşük diş eti yüksekliğinde ölçülen sapma 30 ± 15 mikrometre düzeyindeyken, yüksek diş eti seviyelerinde 178 ± 63 mikrometreye kadar çıkıyor. Bu değerler her hastada aynı sonucun görüleceği anlamına gelmez; kullanılan sistem, klinik koşullar ve tarama tekniği de sonucu etkiler. Yine de doku yüksekliğinin dijital ölçüde göz ardı edilemeyecek bir etken olduğunu gösterir.

Burada amaç yumuşak dokuyu zorlayarak daha fazla yüzey açığa çıkarmak değildir. Doku uyumunu koruyarak scan body’nin geometrisini tarayıcının görebileceği bir konumda tutmak gerekir. Parçanın çevresinde kanama veya sıvı birikmesi de optik kaydı güçleştirebilir. Bu nedenle klinik hazırlık, yalnızca tarama tuşuna basmadan önceki kısa bir aşama olarak görülmemeli; iyileşme sürecine ve dokunun o günkü durumuna göre planlanmalıdır.

Diş eti yüksekliği belirginse, tarama sırasında gövdenin hangi yüzeylerinin gerçekten kaydedildiğine bakmak önem kazanır. Ekrandaki renkli modelin tamamlanmış görünmesi tek başına yeterli değildir. Geometri eksik ya da bulanıksa, yazılımın yüzeyleri birleştirmesi gerçek konumu olduğundan daha kesin gösteren bir izlenim yaratabilir. Bu durumda yeni bir tarama almak, mevcut veriyi zorlayarak kabul etmekten daha güvenli bir değerlendirme yoludur.

Yüzey aşınması ve parça üzerinde değişiklik yapmak

Scan body’nin geometrisi, CAD kütüphanesindeki karşılığıyla eşleşecek biçimde üretilir. Bu yüzeyde zamanla oluşan aşınma, çentik veya kullanıma bağlı deformasyon, tarayıcının referans olarak kullandığı biçimi değiştirir. Parçayı ağızda daha görünür kılmak ya da dokuyla çakışmasını azaltmak amacıyla fiziksel olarak modifiye etmek de benzer bir risk taşır: yazılım, artık kütüphanedeki standart geometriyle tam örtüşmeyen bir parçayı tanımaya çalışır.

Araştırmalarda, modifiye edilmemiş scan body için lineer sapma 14,9 ± 5,4 mikrometre düzeyindeyken, modifiye edilmiş parçalarda 137,5 ± 41,7 mikrometreye ulaşan değerler bildirilmiştir. Bu bulguyu her küçük yüzey değişikliğinin aynı ölçüde hata yaratacağı şeklinde okumamak gerekir. Ancak parça geometrisinin korunmasının, dijital ölçü doğruluğuyla doğrudan ilişkili olduğunu açıkça ortaya koyar.

Pratikte yüzey kontrolü, sadece parçanın temiz görünmesine bakmak değildir. Tarama alanındaki düzlemler, köşeler ve ayırt edici yüzeyler net olmalıdır. Aşınmış veya fiziksel olarak değiştirilmiş bir parçanın yazılım tarafından sorunsuz tanınması, onun doğru konum bilgisini verdiğini kanıtlamaz. Şüpheli bir durumda parçayı yenisiyle değiştirmek, kütüphanede karşılığı olmayan bir geometriyi taramaya çalışmaktan daha öngörülebilir bir çözümdür.

Tarama spreyi de gelişigüzel eklenmemelidir. Yansımayı azaltmak amacıyla kullanılan ürün, yüzeyin optik özelliklerini ve görünen geometrisini etkileyebilir. Özel yansıma önleyici yüzeye sahip metal scan body’lerde ek toz veya sprey gerekmeyebilir. Dolayısıyla uygulama kararı parçanın yüzey özelliğine ve üretici talimatına göre verilmeli; her tarama için aynı yöntem otomatik olarak tekrarlanmamalıdır.

Tam çene vakalarında biriken sapma

Tek implantlı bir vakada referans parçası ve çevresindeki tarama alanı daha sınırlıdır. Tam çene vakalarında ise birden fazla implantın konumunu aynı dijital modelde birleştirmek gerekir. Tarayıcı, ağız boyunca ilerlerken ardışık görüntüleri üst üste getirir. Her birleştirmede oluşabilecek küçük belirsizlikler, uzun bir tarama alanında birikerek implantların göreli konumunda sapmaya dönüşebilir.

Bu nedenle her scan body’yi ayrı ayrı taramak, tam çene ölçüsünde kümülatif hatayı ortadan kaldırmaz. Parçalar tek tek doğru görünse bile tarama verilerinin birleştirilmesi sırasında konum ilişkisi kayabilir. Özellikle implantlar arasındaki mesafe arttıkça ve tarama alanı uzadıkça, modelin yalnızca ekranda kesintisiz görünmesine dayanarak karar vermek yeterli değildir.

Tam çene vakalarında şu noktalar tarama planının parçası olmalıdır:

• Her scan body’nin implant bağlantısına tam oturduğu ve çevresinde kalıntı bulunmadığı doğrulanmalı.
• Tarama sırasında parçaların ayırt edici geometrileri yeterli açıdan kaydedilmeli.
• Yazılımın görüntüleri birleştirdiği alanlarda eksik veya bozulmuş yüzey olup olmadığı incelenmeli.
• Kütüphane seçimi, kullanılan implant sistemi ve scan body modeliyle birebir eşleştirilmeli.
• Son modelde implantların birbirine göre konumu klinik beklentiyle uyumsuz görünüyorsa veri yeniden değerlendirilmelidir.

Bu adımlar, dijital ölçünün tüm hata risklerini ortadan kaldırmaz. Ama sapmanın nerede oluşabileceğini görünür kılar ve protetik uyumsuzluğun yalnızca laboratuvar tasarımına bağlanmasını önler. İmplant protetik bağlantı hatalarında, dijital dosyanın kaynağına geri dönüp parçanın oturuşunu ve tarama birleşimini kontrol etmek çoğu zaman anlamlı bir başlangıçtır.

Seçim, sıkma ve sterilizasyon yönetimi

İmplant üstü tarama gövdesi seçerken ilk eşleşme implant sistemiyle olmalıdır. Bağlantı tipi, platform ve kütüphane uyumu doğru belirlenmeden parçanın ağızda iyi görünmesi yeterli olmaz. Benzer biçimde, aynı sistem içinde farklı boy veya geometri seçenekleri varsa çevre dokunun durumu ve tarayıcının gövdeye erişimi birlikte değerlendirilmelidir. Amaç yalnızca parçayı görünür kılmak değil, biyolojik genişliği ve doku uyumunu gözetirken güvenilir bir dijital referans elde etmektir.

Parçanın sıkma torku da üretici önerisine göre uygulanmalıdır. Aşırı sıkma, bağlantıya ve parçaya gereksiz yük bindirebilir; gevşek bırakmak ise tarama sırasında tam oturuşu ve konum kararlılığını riske atabilir. Burada tüm markalar ve materyaller için geçerli tek bir tork değeri varsaymak doğru değildir. Kullanılan ürünün talimatı esas alınmalı, bağlantı girişinin temizliği de sıkmadan önce kontrol edilmelidir.

Sterilizasyon ve yeniden kullanım konusunda evrensel bir tekrar sayısı yoktur. Sınır; scan body’nin materyaline, tasarımına ve üretici talimatlarına göre değişir. Bu yüzden her parçayı sınırsız kez kullanılabilir kabul etmek de bütün scan body’leri tek kullanımlık saymak da doğru bir genelleme olmaz. Klinik ekip, ürünün kullanım ve sterilizasyon talimatlarını izlemeli; aşınma veya deformasyon şüphesinde parçayı dijital ölçüde referans olarak kullanmamalıdır.

Dijital ölçüde son kontrolü şu kısa akışla yapmak, küçük ama önemli hataları erken yakalamaya yardımcı olur:

1. Bağlantı girişini kan, tükürük ve doku kalıntılarından arındırın; scan body’nin implant üzerine tam oturduğunu doğrulayın.

2. Parçanın implant sistemiyle ve kullanılan CAD kütüphanesiyle eşleştiğini teyit edin.

3. Yüzeyde aşınma, çentik veya fiziksel değişiklik olup olmadığını değerlendirin.

4. Tarama verisinde gövdenin tanımlayıcı geometrisinin eksiksiz kaydedildiğini ve çevre dokunun görüntüyü kapatmadığını inceleyin.

5. Tam çene vakalarında görüntü birleştirmesini ayrıca değerlendirin; modelin ekranda düzgün görünmesini tek başına doğruluk ölçütü saymayın.

Scan body ile hassas ölçü alma, tek bir parçanın kalitesine veya tarayıcının markasına indirgenemez. Bağlantının pasif oturuşu, doku çevresindeki görünürlük, korunmuş yüzey geometrisi, doğru kütüphane ve özenli veri birleştirme birlikte çalışır. Bu halkalardan biri aksadığında hata protetik tasarıma taşınabilir; erken fark edildiğinde ise iyileşme sürecini ve uzun vadeli sağlığı koruyan daha öngörülebilir bir plan kurmak mümkün olur.
